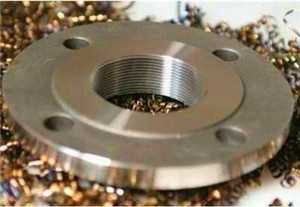

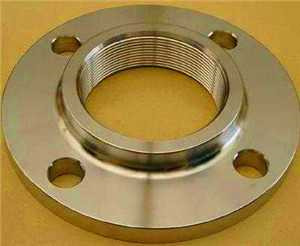

螺紋法蘭
HG/T20592螺紋法蘭規格重量表
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
螺紋法蘭的用處一般都在DN150以下，所以規格不是很多。
化工標準也有達到DN150以后再也沒有螺紋法蘭的規格了。
重量單位為：KG
| 螺紋法蘭Th規格重量表 | |||||||
|
公稱尺寸 DN |
PN6 | PN10 | PN16 | PN25 | PN40 | PN20 Class150 |
PN50 Class300 |
| 10.00 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 | ||
| 15.00 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 | 0.45 | 0.68 |
| 20.00 | 0.50 | 1.00 | 1.00 | 1.00 | 1.00 | 0.68 | 1.14 |
| 25.00 | 1.00 | 1.50 | 1.50 | 1.50 | 1.50 | 0.91 | 1.36 |
| 32.00 | 1.00 | 2.00 | 2.00 | 2.00 | 2.00 | 1.14 | 2.04 |
| 40.00 | 1.50 | 2.00 | 2.00 | 2.00 | 2.00 | 1.36 | 2.95 |
| 50.00 | 1.50 | 2.50 | 2.50 | 3.00 | 3.00 | 2.27 | 3.18 |
| 65.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 3.63 | 4.54 |
| 80.00 | 3.00 | 4.00 | 4.00 | 4.50 | 4.50 | 4.54 | 6.36 |
| 100.00 | 3.00 | 4.50 | 4.50 | 6.50 | 6.50 | 5.90 | 10.90 |
| 125.00 | 4.50 | 6.50 | 6.50 | 8.50 | 8.50 | 6.81 | 14.07 |
| 150.00 | 5.00 | 7.50 | 7.50 | 11.00 | 11.00 | 8.85 | 16.34 |
-
有需要全套資料的朋友，可以聯系站長來領取全套的，法蘭規格重量表，
